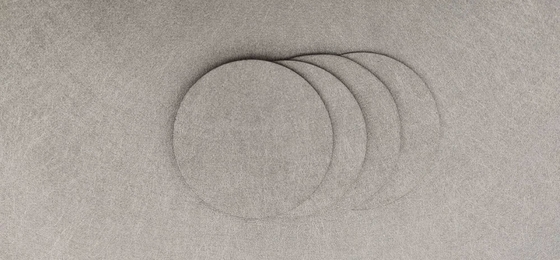

Açık Gri Titanyum Lifi Filtresi 50-90% PEM'de Filtreleme Derecesi Gaz Difüzyon Katmanı

Açık Gri Titanyum Lifi Felt 50-90% PEM'de Filtreleme Değerlendirme-gaz Difüzyon Katmanı

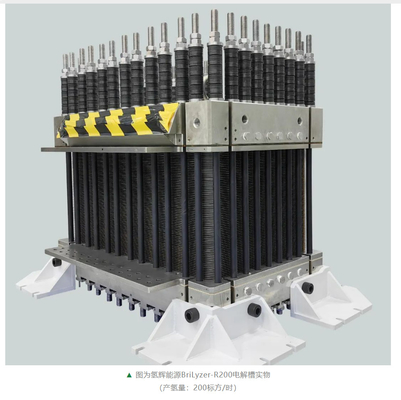

Bir Proton Değişim Membranı (PEM) su elektrolizörünün yapısı, tipik olarak su bölünmesinin elektrokimyasal işlemini kolaylaştırmak için birlikte çalışan birkaç bileşenden oluşur.PEM su elektrolizörünün yapısının genel bir bakışı:

Elektrolit zarı: PEM su elektrolizörü, ince, katı bir polimer elektrolit zarına sahiptir. Bu zarı, elektronların geçişini önlerken, protonları (H + iyonlarını) seçici olarak iletir.Anod ve katot bölmelerini ayırır ve protonların anoddan katoda taşınmasına izin verir.

Anot: Anot tipik olarak karbon lif veya karbon kağıdı gibi gözenekli, iletken bir malzemeden yapılır. Elektrokimyasal reaksiyonların gerçekleşmesi için büyük bir yüzey alanı sağlar.Anot bir katalizör ile kaplanmıştır., genellikle su moleküllerinin oksidasyon reaksiyonunu artıran platin veya diğer değerli metaller üzerine kurulmuştur.

Katot: Katot ayrıca gözenekli, iletken bir malzemeden yapılır ve katalizörle kaplanır.Katoddaki katalizör, hidrojen gazı üretmek için proton ve elektronların azaltma reaksiyonunu kolaylaştırırAnodla benzer şekilde, platin veya diğer değerli metaller genellikle katalizör olarak kullanılır.

Bipolar plakalar: Bipolar plakalar zarın her iki tarafında yerleştirilir ve elektrolizöre yapısal destek sağlar. Ayrıca akım toplayıcıları olarak da hizmet ederler,Elektrik akımının elektrot yüzeylerinde eşit olarak dağıtılması.

Gaz Difüzyon Katmanları: Gaz difüzyon katmanları tipik olarak elektrotlar ve bipolar plakalar arasında yerleştirilir.Bu katmanlar gazın elektrot yüzeylerinde eşit şekilde dağıtılmasına yardımcı olur ve üretilen hidrojen ve oksijen gazlarının hücreyi terk etmesi için yollar sağlar.,Bizim Titanyum fiber feltemiz, gaz difüzyon katmanları olarak en iyi malzemedir. Üç boyutlu ağlı gözenekli yapısı, yüksek gözenekliliği, çok daha büyük yüzey alanı, eşit gözenek boyutu dağılımına sahiptir.güçlü korozyon direnci ve iyi suPermeability.

Gaz Kanalları: Elektrolizör, reaksiyon gazlarının (hidrojen ve oksijen) akışını sağlamak ve ürün gazlarının çıkarılmasını kolaylaştırmak için bipolar plakaların içinde kanallar veya akım alanları içerir.

Su temini ve soğutma sistemi: Bir PEM su elektrolizörü, anot bölmesine su sağlamak için bir su temini sistemi gerektirir.Elektroliz sürecinde üretilen ısıyı dağıtmak için soğutma sistemleri kullanılabilir..

Genel olarak, the structure of a PEM water electrolyzer is designed to optimize the electrochemical reactions at the anode and cathode while maintaining the separation of gases and efficient proton conduction through the membraneBu yapı, bir elektrik girişini kullanarak sudan hidrojen gazının verimli bir şekilde üretilmesini sağlar.
